교차로 알림이-예각

교차로 알림이

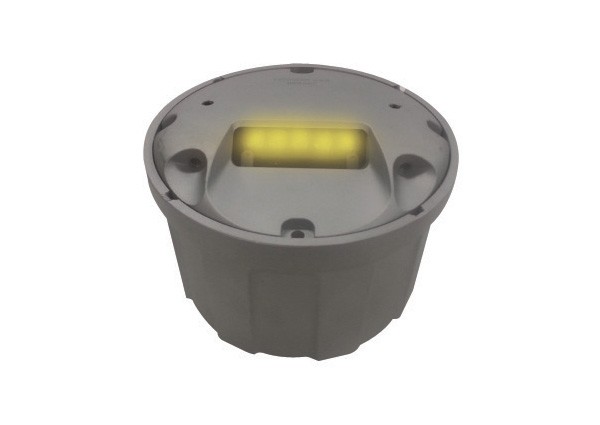

교차로 알림이-예각교차로 type

제품사양

조달물품 분류식별번호 46161585 - 22659315
모델(규격명) GB-OS-E-02
품명 도로표지병
교차로 알림이-1방향분리형(예각교차로)type
크기 외경 D198mm (내경 D185mm) x H136mm
돌출높이 도로면 돌출 15mm
방수방진등급 IP68
압축강도 150 KN
피로도시험 휠트랙킹 20,000회
내한성, 내열성 온도순환 -20 ~ 65℃

※ 광도,색도,염수분무,모래분사 등 총 13개 항목의 시험실시

설명

주택지역, 상업지역, 학교주변, 단지 내 도로, 이면도로와 같은 생활도로 중 예각, 종단경사를 가진 교차로의 비신호구간에서 운전자 및 보행자에게 교차로 진입로 방향으로 분리하여 각각 매설된 표시등으로부터 시각적으로 주의 및 경고를 주어 사전에 교통사고를 예방하며, 태양전지를 이용한 전력공급으로 친환경적 시스템으로 표시등에 내장된 광센서(야간에 차량의 전조등을 감지)로 차량을 검지하여 차량의 접근유무를 운전자 및 보행자에게 표현하는 능동적이며 지능적인 안전시설입니다.

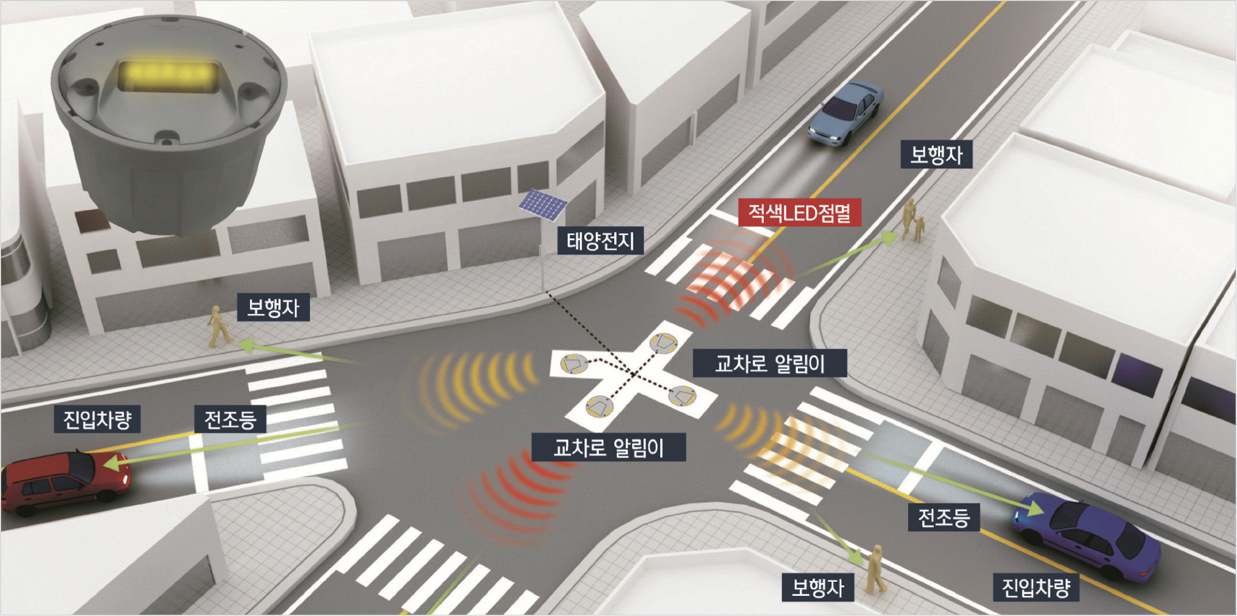

개념도

작동원리(설치개요)

  • 교차로의 진입로에 LED램프와 차량검지센서(광센서)를 내장한 표시등을 각각 도로면에 매립하고 외장형의 태양전지를 이용한 전원을 공급(상용전력 인입가능)
  • 차량의 진입이 검지되면 표시등의 LED램프의 점멸(색변화)로 차량의 진입을 시각적으로 표시하여 접근차량과 보행자에게 주의와 경각심을 유도

운영방법

주간
황색 LED 상시점멸(선택사항) - 황색의 LED램프를 상시 점멸시켜 교차로 진입차량 및 보행자의 경각심 유도
야간
표시등에 내장된 광센서로 차량의 검지(차량의 전조등을 감지)
차량이 없을시 황색 LED 점멸
차량의 접근시 적색 LED 점멸
야간 시 차량의 전조등을 표시등에 내장된 광센서가 검지하여 차량의 진입 여부를 판단하고 차량의 검지 시 진입차량의 좌우측(상충방향)으로 적색 LED를 점멸시켜 차량의 진입을 시각적으로 표현.

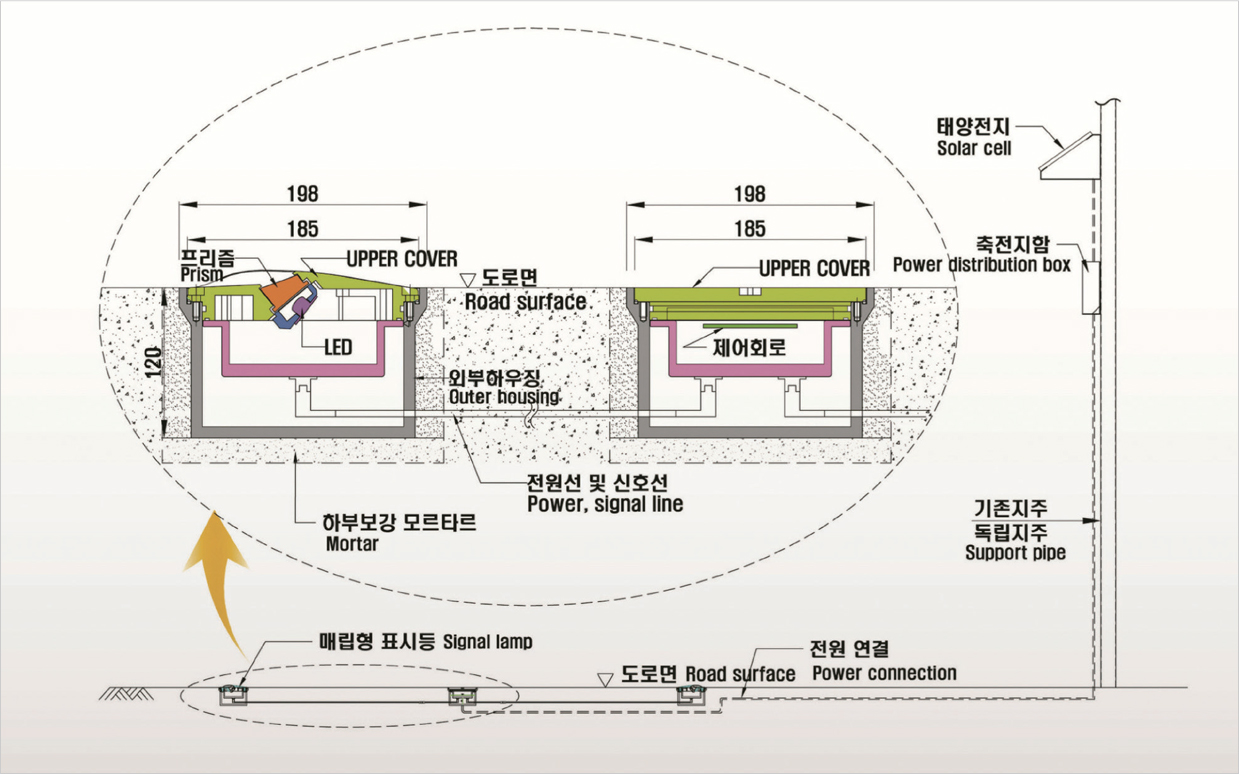

설치단면도

작동사진

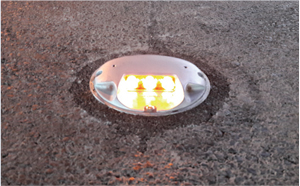

차량이 없을 시 황색 LED 점멸

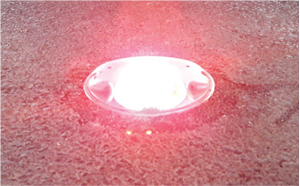

차량이 접근 시 적색 LED 점멸

적용분야

  • 생활도로 중 무신호의 평면 직각교차로 (주거지역, 상업지역, 단지내 도로 등)
  • Zone 30 (어린이 보호구역, 생활도로구역, 노인 보호구역)
  • 자전거 도로
  • 굴곡도로 및 위험도로
